Регулировка пластиковых окон своими руками: прижим, петли, фурнитура

Большинство проблем с пластиковым окном — сквозняк, створка цепляет раму, ручка поворачивается с усилием — решаются шестигранным ключом за 10–15 минут без вызова мастера. Перед тем как крутить винты, важно понять, что именно разладилось: прижим, положение створки или сама фурнитура требует чистки и смазки.

Что понадобится и где регулировочные узлы

Инструмент простой:

• шестигранный ключ, обычно на 4 мм, — лучше Г-образный, с закруглённым концом: им удобно работать под углом в тесных местах;
• отвёртки, плоская и крестовая, для ручки и некоторых видов эксцентриков;
• плоскогубцы — на случай, если цапфа не имеет шлица под ключ;
• лист бумаги для проверки прижима, ветошь и смазка для фурнитуры.

Регулируемых мест на створке три:

Узел	Где находится	Что меняет
Эксцентрики (цапфы)	На торце створки по периметру, видны при открытом окне	Силу прижима к уплотнителю
Нижняя петля	Внизу со стороны петель, под декоративным колпачком	Высоту створки и сдвиг низа влево-вправо
Верхняя петля (ножницы)	Вверху со стороны петель, доступна при открытой створке	Сдвиг верхнего угла влево-вправо, перекос

Запас регулировки небольшой: по прижиму — около 1 мм в каждую сторону, по петлям — 2–3 мм. Если створку нужно сдвинуть сильнее, проблема не в настройке, а в монтаже или геометрии рамы.

Прижим створки: сезонные режимы

Эксцентрик — это небольшой цилиндр со смещённой осью. Поворачивая его, вы меняете, насколько глубоко он заходит за ответную планку на раме, а значит, насколько сильно створка вдавливается в уплотнитель. На цапфе обычно есть метка — точка или риска, у овальных цапф ориентиром служит сама форма.

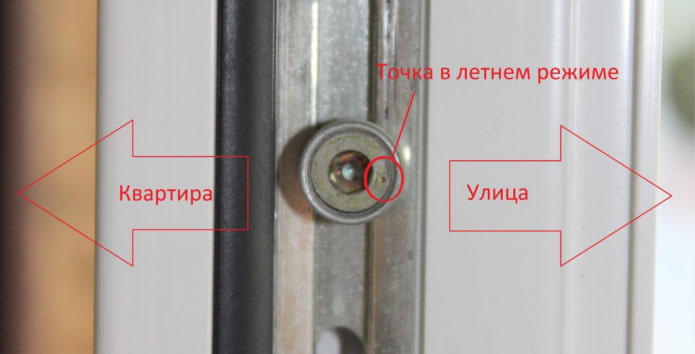

• Слабый прижим («лето»). Метка смотрит в сторону улицы, овальная цапфа стоит горизонтально. Резина почти не сжата и служит дольше, но в мороз возможен лёгкий сквозняк.
• Средний («нейтраль»). Метка смотрит вверх или вниз, овал — по диагонали. В этом положении окно обычно отдают после установки, и его хватает на большую часть года.
• Сильный прижим («зима»). Метка повёрнута в комнату, овал вертикально. Окно максимально плотное, но уплотнитель под постоянной нагрузкой быстро теряет упругость.

У разных производителей фурнитуры обозначения отличаются, поэтому смотрите не на «правило», а на результат: после поворота проверьте, как закрывается окно.

Порядок настройки

1. Откройте створку и найдите все эксцентрики — на обычном окне их от 3 до 6 штук, включая цапфы на стороне петель, если они есть.
2. Поверните каждую на одинаковый угол в нужную сторону. Разный прижим по углам приводит к перекосу и неравномерному износу резины.
3. Закройте окно. Ручка должна поворачиваться с небольшим, но заметным усилием. Если её приходится дожимать двумя руками, прижим слишком сильный.

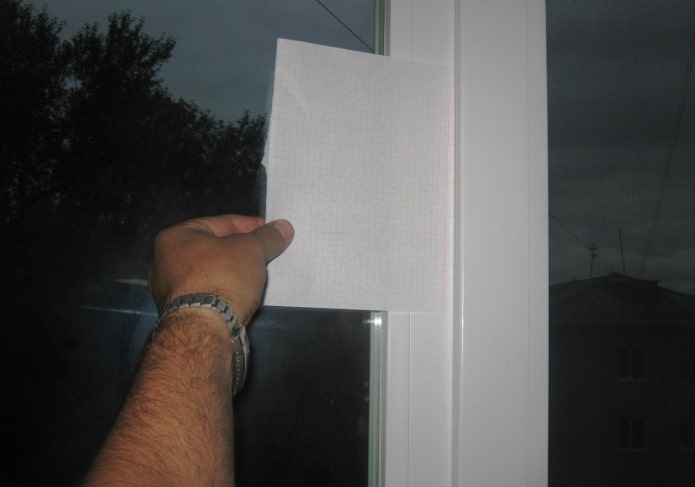

Плотность проверяют бумагой. Зажмите лист между створкой и рамой, закройте окно и потяните. Он должен выходить с сопротивлением или рваться. Если бумага выскальзывает легко, прижим в этом месте недостаточный. Проверку проходите по всему периметру — сквозняк часто дует только в одном углу.

Сильный прижим включайте только на морозы и возвращайте нейтраль, когда потеплеет. В межсезонье лучше держать средний режим, чем мучить уплотнитель круглый год.

Створка провисла или цепляет раму

Признаки: створка задевает раму нижним углом со стороны ручки, ручку приходится приподнимать, по краю видна неравномерная щель. Регулировку делают по петлям, понемногу — по пол-оборота, проверяя ход после каждого шага.

Высота створки

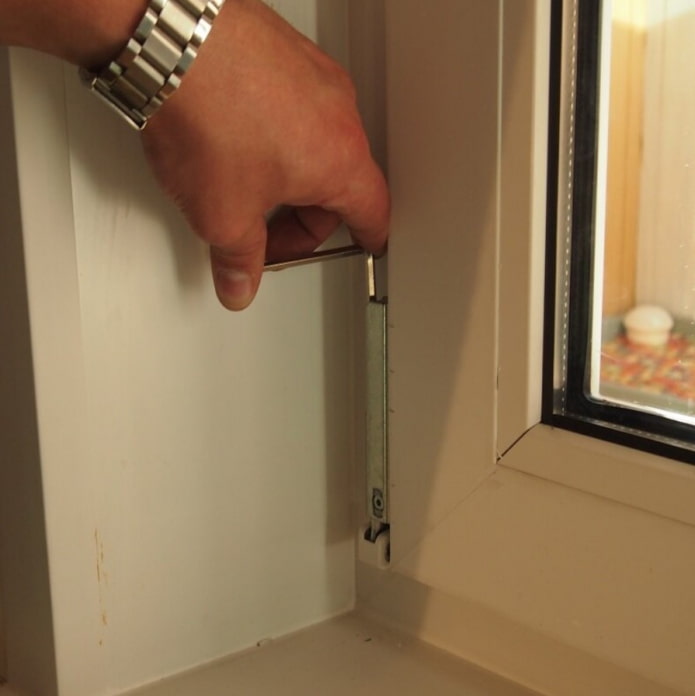

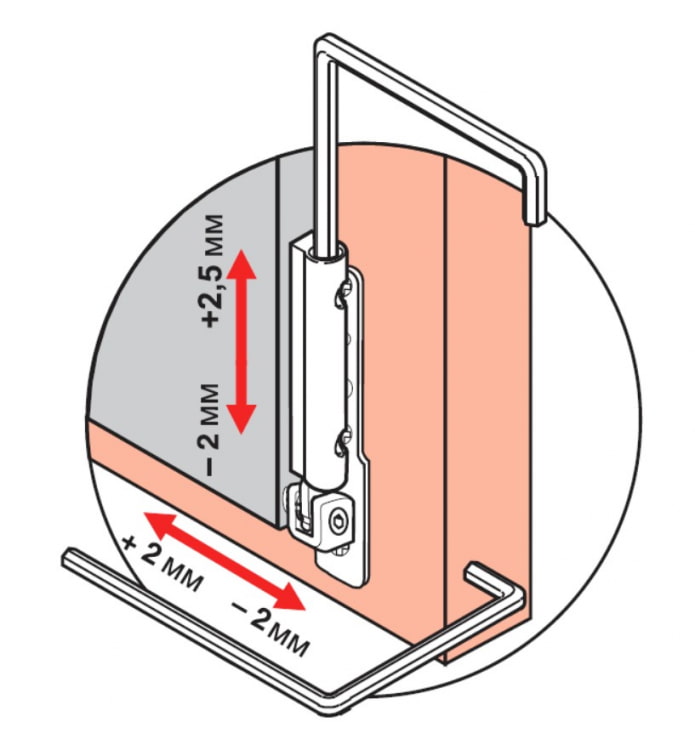

Снимите колпачок с нижней петли. Сверху на ней будет отверстие под шестигранник. Поворот по часовой стрелке поднимает створку, против — опускает. Диапазон — около 2 мм в каждую сторону. Если створка провисла и цепляет низ рамы со стороны ручки, её поднимают.

Сдвиг влево-вправо

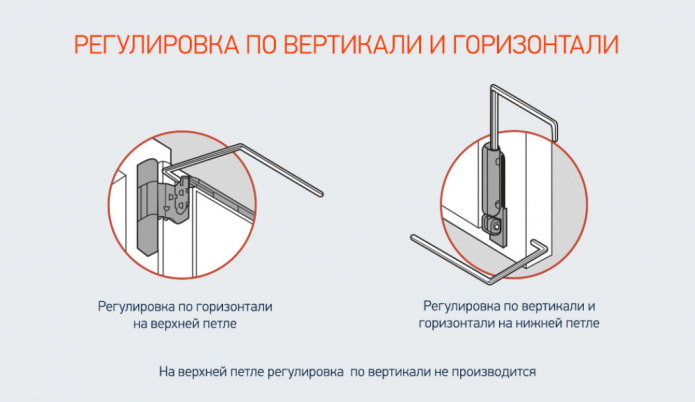

На нижней петле сбоку есть второе отверстие — оно смещает низ створки к петлям или от них. Верхний угол регулируют винтом в верхней петле: откройте окно, найдите отверстие на ножницах со стороны петель. Поворот по часовой стрелке подтягивает створку к петлевой стороне и одновременно приподнимает противоположный нижний угол, против часовой — отодвигает и опускает его.

Если створка цепляет раму внизу у ручки, обычно помогает подтянуть верх к петлям. Если цепляет вверху — сдвиньте низ к петлям нижним винтом. Не перекручивайте: лишние полмиллиметра в другую сторону дадут обратный эффект, и створка начнёт цеплять уже противоположной стороной.

Если дует, а прижим уже сильный

Когда цапфы в зимнем положении, бумага держится, а холодом всё равно тянет, ищите причину не в настройке. Подробная диагностика по местам продувания — в статье что делать, если дует из пластикового окна; основные варианты такие:

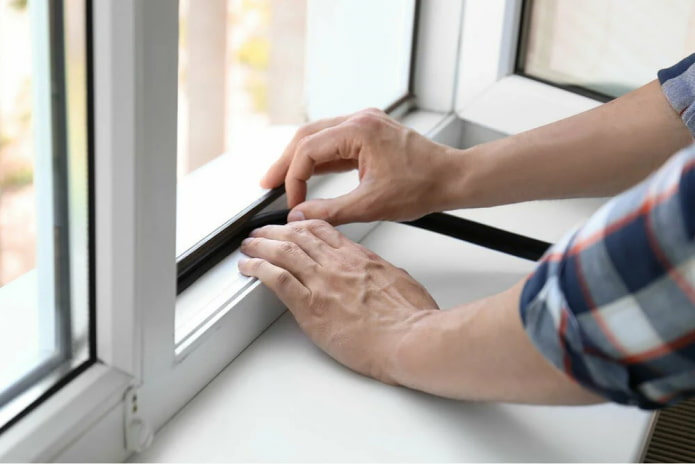

• Уплотнитель затвердел, потрескался или сплющился. Его меняют по всему периметру створки: старый вынимают из паза, новый вдавливают без натяжения, углы не растягивают. Покупайте уплотнитель под свой профиль — сечение у разных систем разное.
• Продувает по стыку рамы со стеной, у откосов и подоконника. Это дефект монтажа или разрушенная пена под откосом. Регулировка фурнитуры здесь не поможет: нужно вскрывать и заново герметизировать шов.
• Дует из-под штапика по контуру стеклопакета. Значит, ослаб уплотнитель стекла или плохо сидит штапик.
• Сквозит у ручки или в районе петель. Часто это перекос створки — вернитесь к регулировке по петлям.

Если окну много лет, а прижим не помогает, стоит сравнить его с тем, что предлагают сейчас: как оценить профиль и фурнитуру, разобрано в материале как подобрать пластиковые окна.

Ручка ходит туго, заедает, шатается

Тугой поворот ручки, особенно после проветривания, — частый признак того, что фурнитура высохла и забилась пылью. Порядок обслуживания:

1. Протрите все подвижные детали по периметру створки сухой ветошью, уберите песок и пыль из пазов.

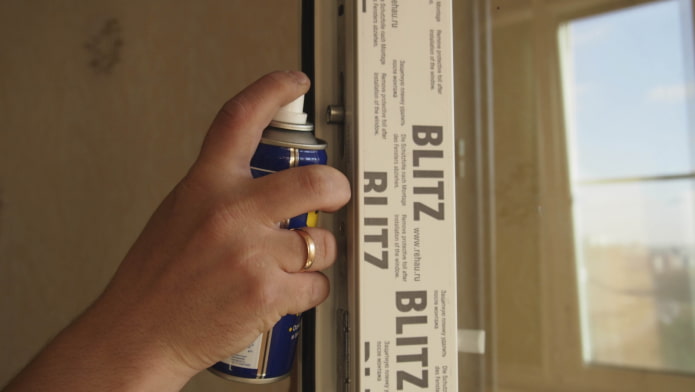

2. Нанесите по капле масла или силиконовой смазки на каждую цапфу, ответные планки, петли и ножницы. Удобны аэрозоли с трубкой и маслёнки с длинным носиком.
3. Покрутите ручку несколько раз во все положения, чтобы смазка разошлась по механизму, и снимите излишки.
4. Резиновый уплотнитель протрите и обработайте силиконовым средством — он дольше остаётся эластичным.

Делать это стоит раз в год, лучше осенью. Если после смазки фурнитура хрустит, щёлкает или ручка проворачивается рывками, механизм изношен или сломан: его чистят с разборкой или меняют, и это работа для мастера.

Другие типичные мелочи:

• Ручка болтается. Поверните декоративную накладку у основания на 90°, под ней два винта — подтяните их отвёрткой.
• Ручка не поворачивается при открытой створке. Сработал блокиратор ошибочного открывания — небольшой язычок на торце створки у ручки. Нажмите его, поставьте ручку в нужное положение и отпустите.
• Закрытое окно не открывается. Сильно прижмите створку к раме, особенно в углу напротив петель, и в этот момент поверните ручку.
• Туго откидывается на проветривание. Смажьте ножницы в верхней части створки.

Частые ошибки

• Держать прижим «зима» круглый год — уплотнитель изнашивается за несколько сезонов.
• Поворачивать эксцентрики на разные углы и получать перекос.
• Крутить петли сразу на несколько оборотов вместо пол-оборота с проверкой.
• Лечить регулировкой продувание по монтажному шву или под откосом.
• Смазывать фурнитуру поверх грязи: пыль со смазкой превращается в абразив.
• Разбирать хрустящий механизм самостоятельно — проще и дешевле сразу заменить узел.
