Розетки размещают не по равномерной сетке, а под конкретную мебель и технику: сначала рисуют план расстановки, потом отмечают на нём каждый прибор, и только после этого выбирают точки и высоту. Ниже — практичная схема для каждой комнаты квартиры, с размерами и требованиями к безопасности в кухне и ванной.

С чего начать: план мебели и список техники

Самая частая причина удлинителей после ремонта — розетки поставлены «как обычно», а мебель встала иначе. Порядок работы такой:

  1. Нарисуйте план каждой комнаты в масштабе с окнами, дверями и радиаторами.
  2. Расставьте мебель: кровать, шкафы, диван, рабочий стол, кухонный гарнитур с размерами модулей.
  3. Выпишите всю технику, которая будет постоянно включена, и ту, что включают время от времени: пылесос, утюг, фен, зарядки.
  4. У каждого места нарисуйте точку и подпишите высоту от чистового пола.
  5. Добавьте 20–30 % запаса: в каждой зоне лучше иметь на одну розетку больше, чем нужно сейчас.

Для ориентира по количеству есть старое, но разумное правило из свода правил по электроустановкам жилых зданий: в жилой комнате — минимум одна розетка на каждые 4 м периметра. На практике сейчас ставят больше. Прикинуть число точек по площади и назначению помещения поможет калькулятор количества розеток.

Розетки под шкафами, за глухими спинками кроватей и диванов, за холодильником без доступа — бесполезны или опасны. Ни одна точка не должна оказаться внутри мебели, если это не встроенная техника с заранее продуманным подключением.

Высота установки: удобные размеры

Жёсткой нормы высоты для квартир нет — выбирают по удобству и по мебели. Распространённые размеры от чистового пола:

Место Высота, см Комментарий
Общего назначения (пылесос, обогреватель) 25–30 Удобно наклоняться, не мешает плинтусу
У дивана и в гостиной 30–40 Выше подлокотника не нужно
У кровати 60–80 Над прикроватной тумбой, а не за ней
Над рабочим столом 80–95 На 5–15 см выше столешницы
Над кухонной столешницей 100–120 Над фартуком, не за мойкой и не за плитой
За телевизором на стене 110–140 Розетка скрыта корпусом ТВ
Кондиционер 200–230 Сбоку от внутреннего блока

Точную высоту за телевизором и над столешницей определяют после выбора модели техники и высоты гарнитура.

Прихожая

Здесь нужно немного розеток, но в правильных местах:

  • одна у пола для пылесоса, ближе к центру квартиры, чтобы его шнура хватало до комнат;
  • одна у зеркала или у тумбы на высоте 90–110 см — для зарядки телефона, фена, отпаривателя;
  • отдельная точка в шкафу или под банкеткой, если будет электросушилка для обуви;
  • розетка для роутера в слаботочном щите или рядом с ним.

Розетки в прихожей

Расположение розеток в прихожей

Кухня

Кухня — самая нагруженная комната. Розетки удобно разделить на три группы.

Встроенная и крупная техника

Холодильник, посудомоечная машина, духовой шкаф, вытяжка, стиральная машина (если она на кухне). Их розетки ставят в соседний с прибором модуль, на высоте 20–30 см от пола или за цоколем, так, чтобы до них можно было добраться, сняв ящик или открыв дверцу. Варочную панель и мощную духовку подключают отдельными линиями, часто через силовую розетку или клеммник, с отдельным автоматом.

Над столешницей

Это розетки для чайника, кофеварки, блендера, мультиварки. Сделайте группы по 2–3 штуки в нескольких местах по длине фартука. Расстояние от мойки и от края варочной панели — не меньше 50–60 см, чтобы брызги и жар не попадали на розетку. Над мойкой и сразу над плитой розетки не ставят.

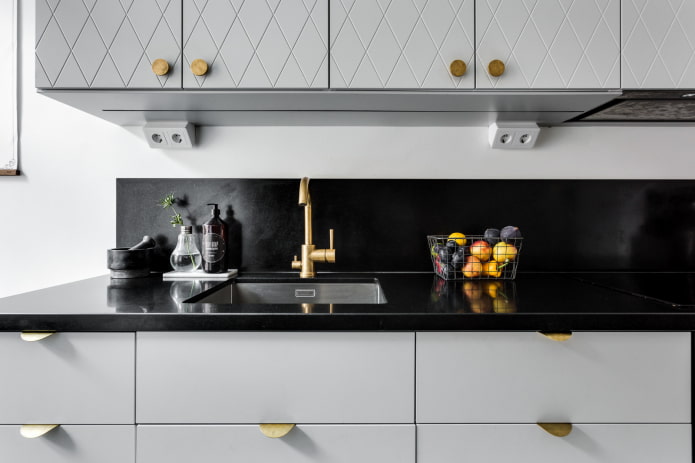

Розетки над столешницей

Обеденная зона и остров

У обеденного стола пригодится одна-две точки для зарядки и настольной лампы. В острове или полуострове можно поставить выдвижной блок розеток в столешнице.

Розетки на кухне

Если в доме газ, розетки и выключатели располагают на расстоянии не менее 50 см от газовой трубы и счётчика.

Ванная и санузел

В помещениях с ванной или душем действуют самые строгие правила. Розетку можно поставить только за пределами зон вокруг ванны и душевого поддона — на практике не ближе 60 см от их края и от дверного проёма душевой кабины. Обязательны:

  • влагозащищённые розетки со степенью защиты не ниже IP44, с крышкой;
  • подключение через устройство защитного отключения (УЗО) или дифавтомат с током утечки 30 мА, а для отдельной линии ванной часто ставят 10 мА;
  • заземляющий контакт и трёхжильный кабель.

Обычно нужно три-четыре точки: у зеркала для фена и бритвы на высоте 100–120 см, под стиральную машину на 30–40 см сбоку от неё, для полотенцесушителя и бойлера, если он электрический. Стиральную машину и водонагреватель подключают отдельными линиями.

Гостиная

Основной узел — у телевизора. Там же стоят приставка, роутер или ТВ-бокс, акустика, игровая консоль. На стене за ТВ ставят блок из 3–4 розеток и рядом выводы для антенного и интернет-кабеля. Если телевизор висит на стене, а техника стоит на тумбе, проложите между ними гофру или кабель-канал внутри стены, чтобы провода не свисали.

розетки возле телевизора

Ещё понадобятся точки у дивана с обеих сторон — для торшера и зарядок, у окна — для гирлянды или обогревателя, у пола в разных углах — для пылесоса и робота-пылесоса.

Спальня и детская

В спальне главное — розетки по обе стороны кровати над тумбами, на высоте 60–80 см, чтобы ночью не нащупывать вилку за матрасом. Удобно совмещать их в одной рамке с выключателем верхнего света. Остальные точки — у туалетного столика, у телевизора, если он есть, и одна у входа для пылесоса.

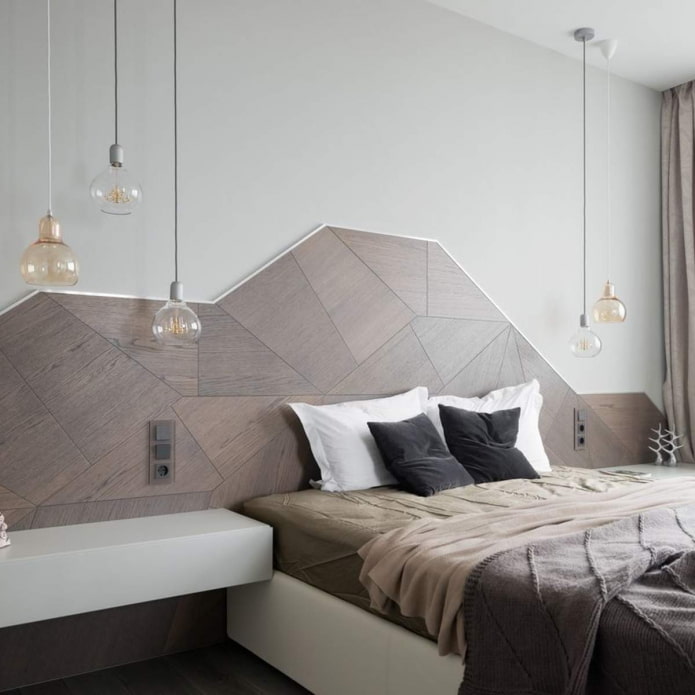

Розетки в спальне

В детской главная задача — безопасность. Ставьте розетки со шторками, которые закрывают отверстия, пока в них не вставлена вилка. Для маленьких детей точки у пола лучше поднять на 80–100 см или спрятать за мебелью с доступом сбоку. Нужны:

  • розетка у кроватки для ночника, радионяни, увлажнителя — так, чтобы ребёнок не дотянулся;
  • группа над письменным столом под компьютер и лампу;
  • одна-две свободные точки на будущее, когда ребёнок вырастет и расстановка изменится.

Розетка у кроватки

розетки в детской

Рабочее место и кабинет

Компьютер, монитор, принтер, лампа, зарядки — у рабочего стола легко набирается шесть-восемь вилок. Поставьте блок розеток над столешницей и, если системный блок стоит на полу, отдельную группу под столом. Удобный вариант — выдвижной или встроенный в столешницу блок с USB-разъёмами. Рядом выведите интернет-розетку, чтобы не тянуть кабель от роутера по полу.

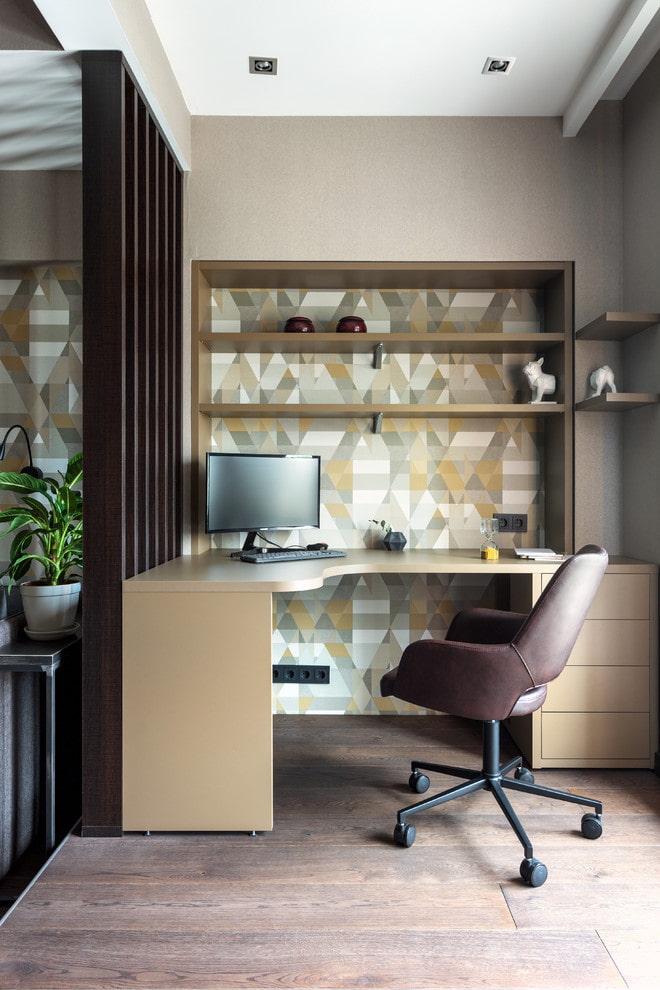

Розетки под столом

Если кабинет устроен на утеплённом балконе или лоджии, проводку туда тянут от квартирного щита отдельной линией, а розетки на холодном или неутеплённом балконе ставят влагозащищённые.

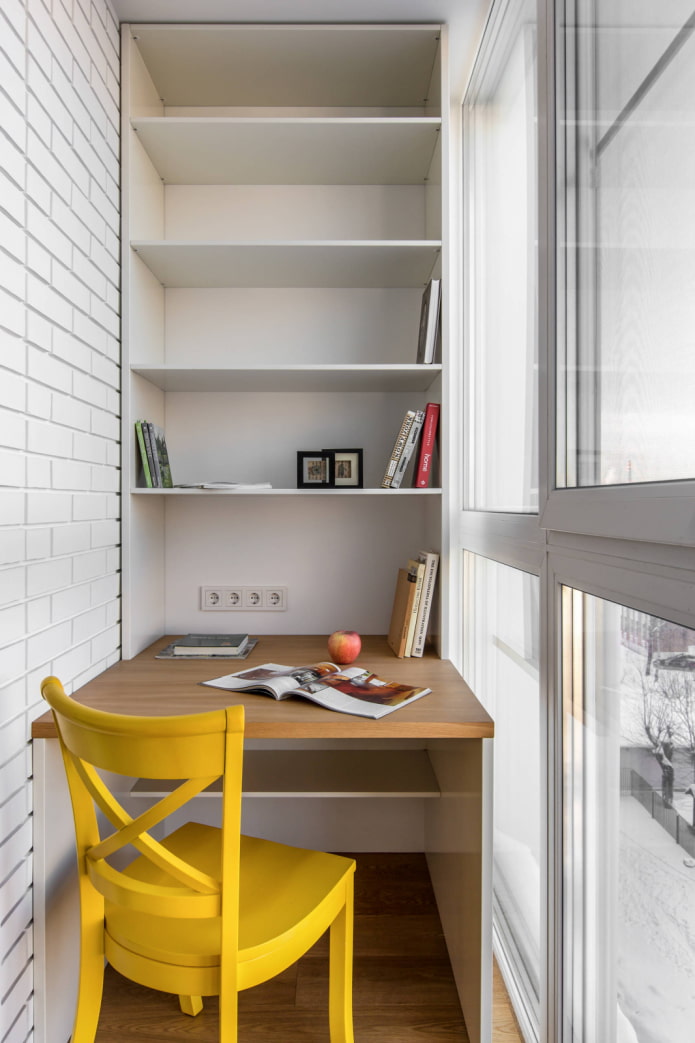

Кабинет на балконе

Линии и автоматы

Розетки разных комнат не стоит вешать на одну линию. Обычная схема: отдельные группы на кухню (столешница), на каждую мощную технику (духовка, варочная панель, посудомойка, стиральная машина, бойлер, кондиционер), на ванную с УЗО, на жилые комнаты по одной-две. Розеточные группы в квартире обычно выполняют медным кабелем 2,5 мм² и защищают автоматом 16 А. Для плиты и других мощных приборов сечение и номинал считают по мощности — помогут расчёт сечения кабеля и подбор номинала автомата.

Частые ошибки

  • Розетки расставлены до того, как решена расстановка мебели.
  • Одинарные розетки там, где включают сразу несколько приборов — у ТВ, над столешницей, у стола.
  • Точки над мойкой, вплотную к плите или в зоне брызг в ванной.
  • Нет розетки для пылесоса в коридоре и у входа в комнаты.
  • Вся кухня на одном автомате — при одновременной работе чайника и духовки он срабатывает.
  • Нет фото стен со всеми трассами кабеля до штукатурки — потом сложно повесить полку, не задев провод.
