Дренаж участка своими руками: виды, схемы, уклоны и порядок работ

Дренаж участка нужен, если после дождя или весной вода долго стоит на поверхности, в подвале сыро, а грядки и газон вымокают. Для борьбы с дождевой и талой водой хватает поверхностного водоотвода — лотков и канав. С высокими грунтовыми водами справляется только глубинный дренаж из перфорированных труб, уложенных ниже уровня, который надо осушить.

Признаки того, что участку нужен дренаж

Определиться можно без геологов, по поведению воды и грунта:

• лужи держатся сутками после обычного дождя;
• весной в погребе или подвале появляется вода, по стенам цоколя ползёт сырость;
• на участке растут осока, хвощ, камыш, мох на газоне;
• грунт глинистый или суглинистый — вода через него уходит очень медленно;
• участок ниже соседних или стоит в низине, на него стекает вода с улицы;
• большая часть территории закрыта плиткой, асфальтом, бетоном — воде некуда впитываться.

Простая проверка: в сухую погоду выкопайте на возвышенной части участка яму глубиной 40–60 см и понаблюдайте пару дней. Если на дне собирается вода, грунтовые воды стоят высоко. Точнее уровень покажет соседский колодец или пробное бурение — способы описаны в статье как узнать уровень грунтовых вод на участке. Оценивать лучше весной, когда вода поднимается выше всего.

Поверхностный и глубинный: в чём разница

Это две разные системы с разными задачами, и путать их нельзя.

	Поверхностный водоотвод	Глубинный дренаж
С какой водой работает	Дождь, талый снег, вода с крыши и дорожек	Грунтовые воды, верховодка
Глубина	У поверхности, до 0,3–0,5 м	Обычно 0,8–1,5 м, у фундамента — ниже его подошвы
Элементы	Точечные дождеприёмники, лотки с решётками, открытые канавы	Перфорированные трубы в щебне и геотекстиле, колодцы
Когда нужен	Практически на любом участке	При высоком уровне грунтовых вод, глине, подвале

Отдельно стоит отмостка — бетонная или мягкая полоса вокруг дома с уклоном наружу. Без неё вода с кровли уходит прямо под фундамент, и никакой дренаж это полностью не компенсирует. Как её сделать, рассказано в материале про отмостку своими руками.

Поверхностный водоотвод

Он собирает воду, пока она ещё не ушла в грунт. Состоит из двух видов элементов:

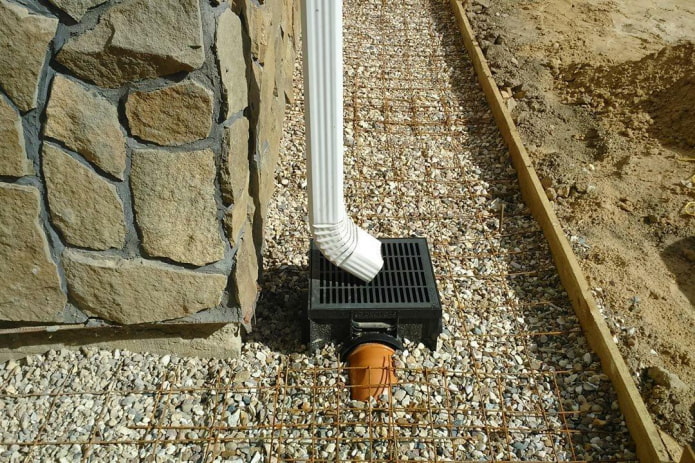

• Точечные приёмники — пластиковые воронки с корзиной для мусора. Ставятся под водосточными трубами, у крыльца, в низких местах площадки.
• Линейные лотки — желоба из бетона, полимербетона или пластика с решёткой сверху. Укладываются вдоль дорожек, у въезда в гараж, перед крыльцом, по краю мощёных площадок.

Лотки собирают в одну линию и выводят в колодец, канаву или ливневую канализацию. Перед выходом в колодец ставят пескоуловитель — секцию с отстойником, где оседает песок и листья. Уклон лотков — не меньше 0,5 %, то есть 5 мм на метр; там, где уклон сделать нельзя, используют лотки с внутренним каскадным дном.

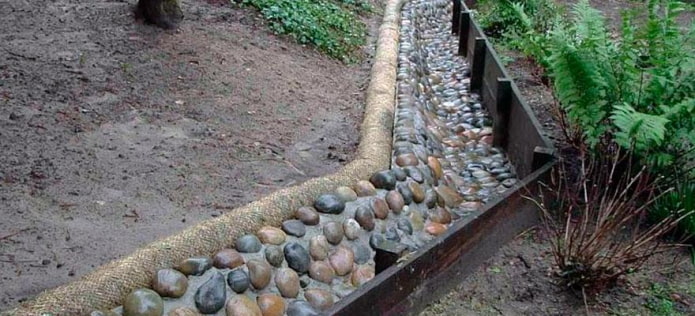

На небольшом участке вместо лотков можно прокопать открытые канавы вдоль забора или по низу склона. Стенки делают с откосом, чтобы они не осыпались, а дно засыпают щебнем или укрепляют геосеткой. Такая канава может стать частью ландшафта, если обсадить её влаголюбивыми растениями и обложить камнем.

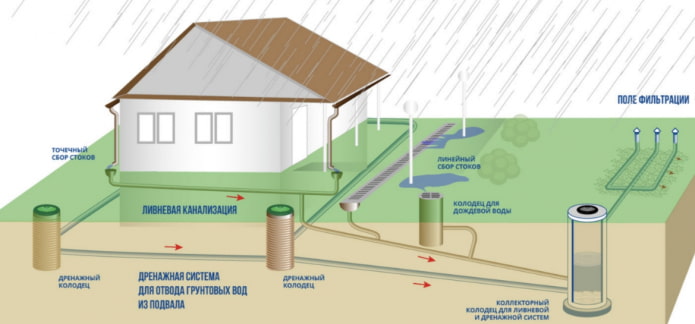

Глубинный дренаж

Глубинная система опускает уровень грунтовых вод на участке или вокруг дома. Основной элемент — дрена, то есть перфорированная гофрированная труба из ПНД или ПВД, чаще диаметром 110 мм. Она лежит на подушке из щебня с уклоном к колодцу, обёрнута фильтром из геотекстиля и засыпана щебнем сверху.

Схемы раскладки

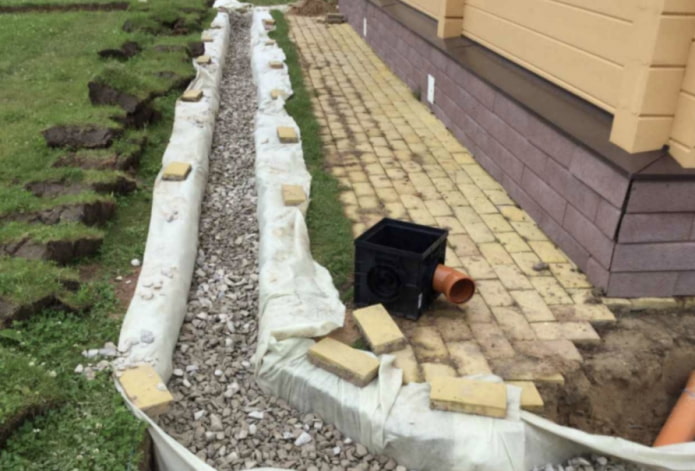

• Кольцевой (вокруг дома) — труба огибает здание на расстоянии 1,5–3 м от фундамента, не связана с ним. Используется, когда дом уже построен, и нужно защитить подвал.
• Пристенный — укладывается вплотную к фундаменту при строительстве, вместе с его гидроизоляцией.

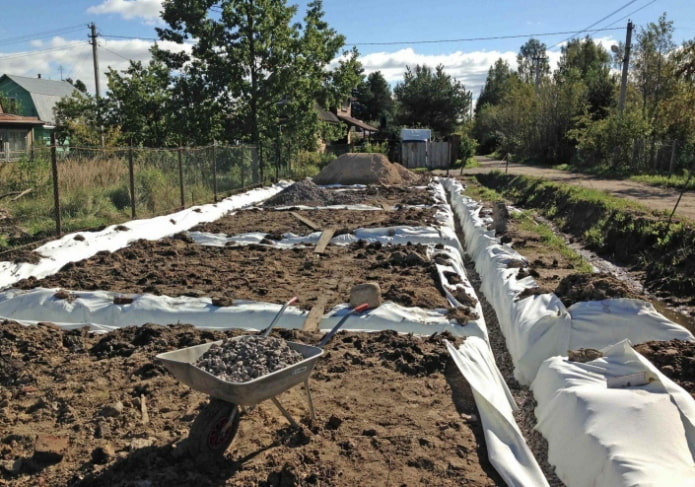

• Систематический по участку — «ёлочка» или параллельные линии: боковые дрены сходятся к магистрали, а она отводит воду в общий колодец. Нужен для заболоченных территорий.
• Пластовый — сплошной слой щебня под плитой фундамента или полом, из которого вода уходит в трубы.

Размеры и уклоны

Параметр	Ориентир
Уклон трубы	Не меньше 2 мм на метр в глине, 3 мм на метр в песке; на практике берут 5–10 мм/м
Глубина у дома	На 0,3–0,5 м ниже подошвы фундамента или пола подвала
Глубина на огороде	Около 0,8–1,2 м
Расстояние между линиями	Глина — 6–10 м, суглинок — 10–15 м, супесь — до 20 м
Подушка щебня под трубой	10–15 см
Щебень над трубой	20–30 см
Фракция щебня	20–40 мм, гранитный (известняк со временем размывается)
Ревизионные колодцы	На поворотах, перепадах и через каждые 30–50 м прямой трубы

Длину труб с учётом поворотов и отводов удобно прикинуть в калькуляторе длины дренажной трубы, а объём земли и щебня — в калькуляторе дренажной траншеи.

Траншея без труб и дренажные мембраны

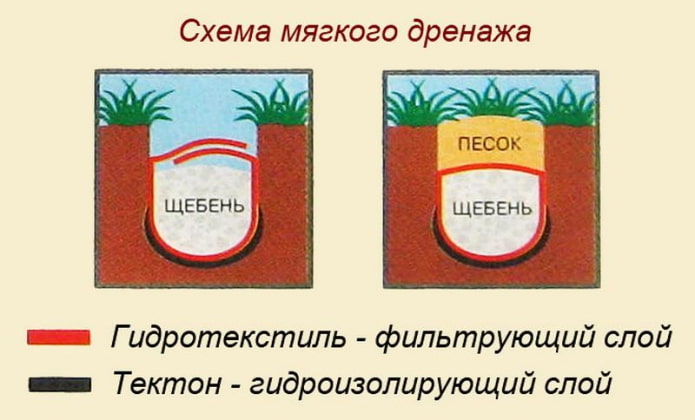

Если воды немного или рельеф слишком сложный для прокладки труб, делают так называемый французский дренаж — траншею, заполненную щебнем в геотекстиле. Вода собирается в пустотах между камнями и медленно уходит по уклону. Проводимость у такой траншеи ниже, чем у трубы, и со временем она может заилиться, поэтому для серьёзных грунтовых вод она не подходит.

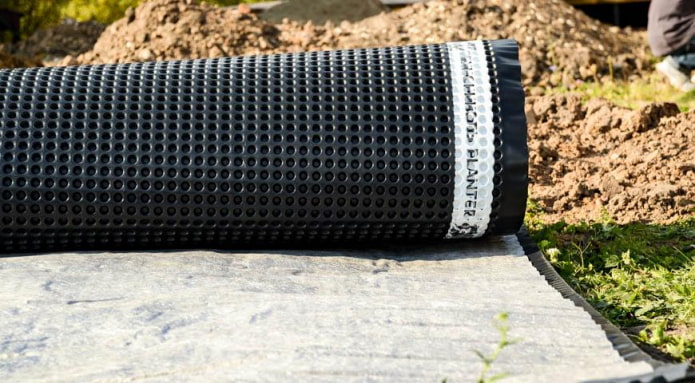

Профилированная мембрана — это пластиковое полотно с выступами-шипами. У фундамента она защищает гидроизоляцию от повреждения при обратной засыпке и даёт воде свободно стечь вниз к дрене. Под садовыми дорожками и площадками мембрана с геотекстилем отводит воду из-под покрытия и не даёт основанию расползаться. Мембрана не заменяет трубу — она лишь подводит к ней воду.

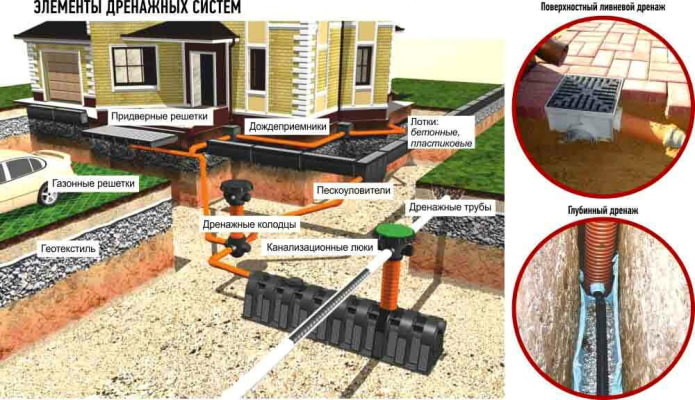

Из чего собирается система

• Лотки, решётки, пескоуловители, дождеприёмники — для поверхностной части.
• Дренажные трубы, соединительные муфты, тройники, заглушки.
• Колодцы: смотровые (ревизионные), поворотные, сборный — в нём накапливается вода; поглощающий — вода из него уходит в нижние слои грунта, если они хорошо впитывают.
• Геотекстиль плотностью от 150–200 г/м² — фильтр, который не пускает в щебень частицы грунта.
• Щебень, песок для подсыпки.
• Насос в сборном колодце, если отвести воду самотёком некуда.

Сколько полотна понадобится с учётом нахлёстов, посчитает калькулятор геотекстиля.

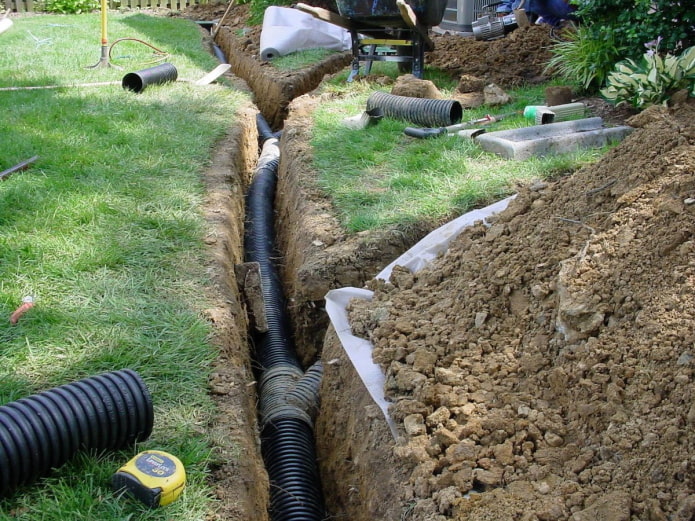

Порядок работ

Поверхностный водоотвод вполне по силам сделать самому. Глубинный тоже реален, но схему лучше доверить проектировщику или хотя бы сделать нивелировку участка: ошибка в уклоне или глубине сводит работу на нет. В хорошем проекте указаны трасса, глубины в каждой точке, уклоны, места колодцев, диаметр труб и спецификация материалов.

1. Нанесите трассу на план, определите самую низкую точку — туда пойдёт сборный колодец или выпуск в канаву.
2. Разметьте траншеи шнуром и колышками.
3. Выкопайте траншею шириной 40–50 см до проектной глубины, начиная от точки сброса, и выровняйте дно по уклону — проверяйте уровнем или натянутым шнуром.
4. Отсыпьте на дно 5–10 см песка и утрамбуйте.
5. Расстелите геотекстиль так, чтобы он закрыл дно и стенки, а сверху остался запас на перекрытие с нахлёстом 20–30 см.
6. Насыпьте 10–15 см щебня и снова проверьте уклон.

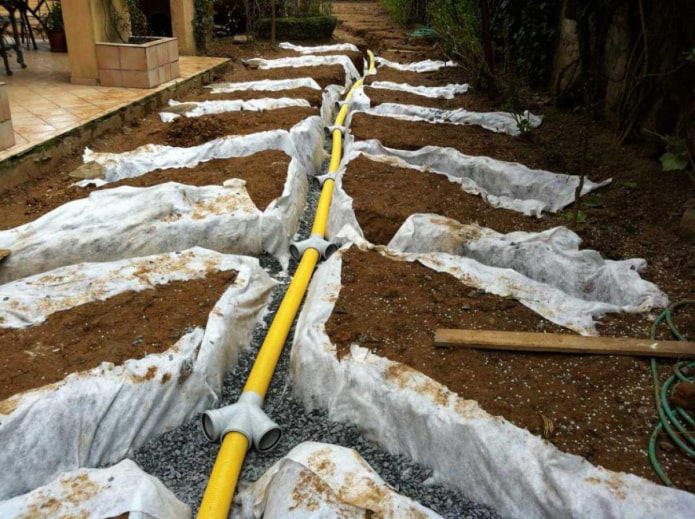

7. Уложите трубу, соедините её с колодцами. Перфорацию, если она не по всему кругу, кладите вниз.
8. Засыпьте трубу щебнем на 20–30 см сверху и с боков.
9. Заверните геотекстиль внахлёст, сверху — слой песка, затем вынутый грунт.
10. Восстановите газон или посадки. Грунт над траншеей в первый сезон даст усадку — подсыпьте его, а клумбы и дорожки сверху делайте через год.

Раз в год-два проверяйте колодцы: если в них много ила, промойте трубы водой под напором через ревизию.

Частые ошибки

• Подключать водостоки с крыши к дренажной трубе: ливень переполняет дрену, и вода идёт к фундаменту обратно. Ливнёвку и дренаж ведут раздельно.
• Делать траншеи без уклона или с «горбами», где вода застаивается.
• Засыпать трубу песком или известняковым щебнем — пустоты забиваются, система заиливается.
• Экономить на геотекстиле или класть его без нахлёста.
• Не предусмотреть колодцы: систему потом невозможно ни осмотреть, ни промыть.
• Сбрасывать воду на соседний участок — это прямой повод для конфликта.
• Делать глубинный дренаж там, где проблема только в дождевой воде, и забывать про отмостку и водостоки.
