Ревизионный люк: виды, размеры, место и монтаж под плитку

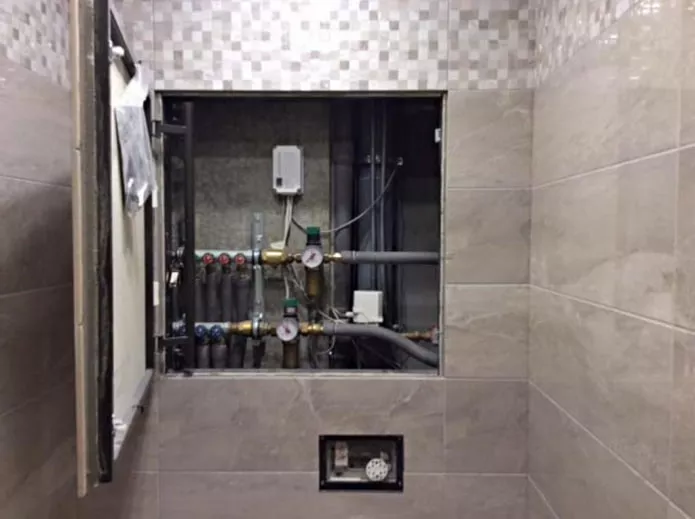

Ревизионный люк — это дверца в коробе, стене, полу или потолке, через которую добираются до спрятанных коммуникаций: кранов, счётчиков, фильтров, ревизии канализации. Его ставят везде, где за отделкой остаётся что-то, что придётся смотреть, крутить или менять. Выбирают люк по трём параметрам: размер под то, что за ним, место установки и способ отделки — от простой пластиковой дверцы до невидимого люка под плитку.

Где люк нужен обязательно

Правило простое: всё, что может потечь, сломаться или требует снятия показаний, нельзя замуровывать наглухо. Иначе первая же протечка закончится разбором короба и заменой плитки. Люк ставят напротив:

• отсекающих кранов на стояках холодной и горячей воды;
• счётчиков воды — их показания снимают каждый месяц, а сами приборы поверяют и меняют;
• фильтров грубой очистки и редукторов давления;
• ревизии (лючка с крышкой) на канализационном стояке и тройников, через которые прочищают засор;
• коллектора водяного тёплого пола и полотенцесушителя с кранами;
• вентиляционных заслонок и вентиляторов в коробах на потолке;
• распределительных коробок электрики, если их скрывают за отделкой.

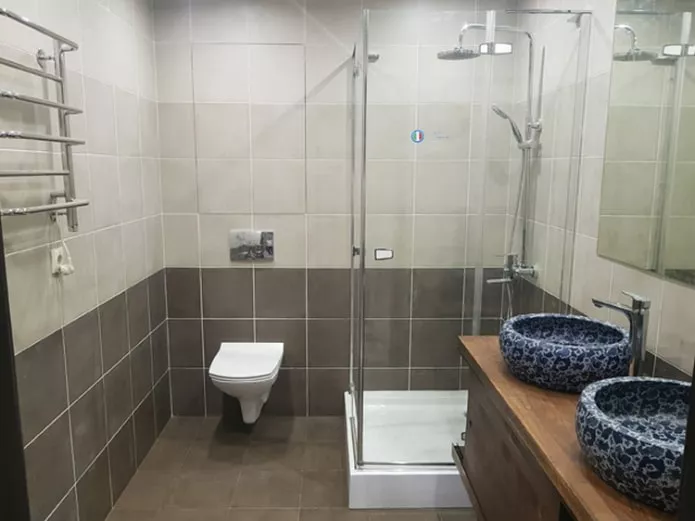

У инсталляции подвесного унитаза роль люка выполняет проём под клавишей смыва — через него меняют запорный клапан, поэтому плитку вокруг него вырезают точно по размеру рамки.

Какие бывают люки

Главное деление — по тому, видна ли дверца после отделки.

Тип	Как выглядит	Где уместен

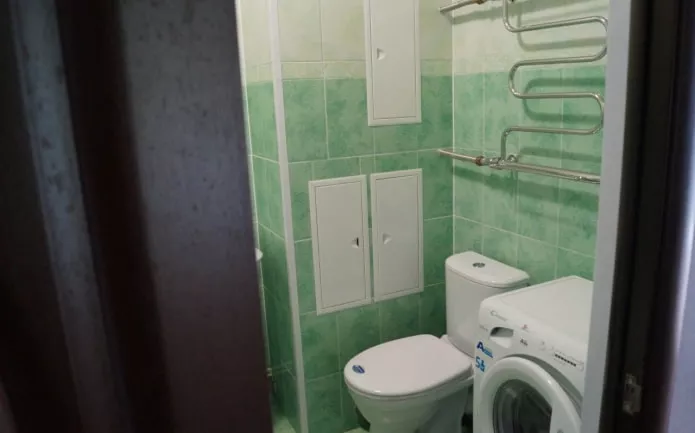

Пластиковый накладной	белая рамка с дверцей, заметна на стене	технические места, за шкафом, бюджетный ремонт
Металлический под покраску	стальная рамка и дверца с порошковой краской	окрашенные стены и потолки, большие проёмы

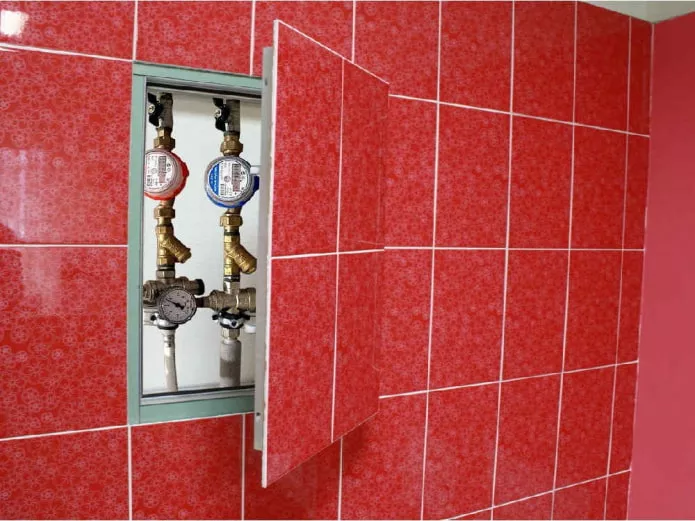

Скрытый под плитку (нажимной)	на дверцу клеят ту же плитку, виден только шов	санузлы, кухни с плиткой
Скрытый под покраску или обои	дверца из гипсокартона, шпаклюется заподлицо со стеной	гипсокартонные короба и потолки
Напольный	усиленная крышка под плитку или ламинат	доступ к трубам под полом, подполье

Как открывается дверца

• Распашная на петлях — самый частый вариант. Скрытые люки открываются нажатием: защёлка-толкатель отпускает дверцу, а ограничитель не даёт ей упасть.
• Съёмная — дверца держится на магнитах или защёлках и снимается целиком. Удобно в тесных местах, где некуда откинуть створку, например у унитаза или ванны.
• Сдвижная — встречается реже, в основном в мебели и экранах ванны.
• Двустворчатая — для широких проёмов: две узкие створки меньше провисают и требуют меньше места для открывания.

Материал

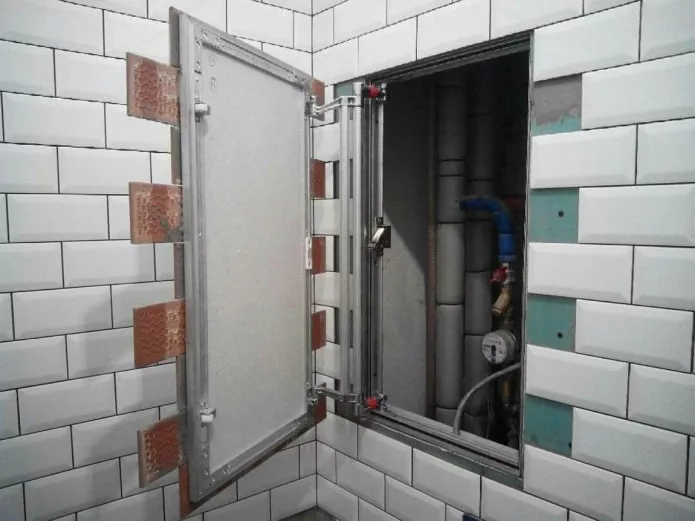

Пластик не ржавеет и подходит для влажных помещений, но со временем дешёвый белый пластик желтеет, а петли разбалтываются. Рамка из алюминиевого профиля — лучший выбор для скрытых люков под плитку в санузле: она не корродирует и выдерживает вес керамики. Стальные люки прочнее, но во влажной зоне даже под порошковой краской им опасны царапины на кромках. Для больших и тяжёлых створок (плитка, керамогранит) обращайте внимание на допустимую нагрузку и количество петель.

Как подобрать размер

Размер определяет не дизайн, а то, что за дверцей и какой инструмент туда полезет. Маленький люк смотрится аккуратнее, но если в него не пролезает рука с ключом, вы будете разбирать короб при первом ремонте. Ориентируйтесь на такие размеры (в свету, ширина × высота):

Что за люком	Минимум	Удобно
Один кран или ревизия канализации	15×15 см	20×20 см
Счётчик с краном и фильтром	20×30 см	30×40 см
Узел стояка: краны, фильтры, два счётчика, редукторы	40×50 см	50×60 или 60×60 см
Коллектор тёплого пола	по ширине коллектора + 10–15 см	60×60 см и больше

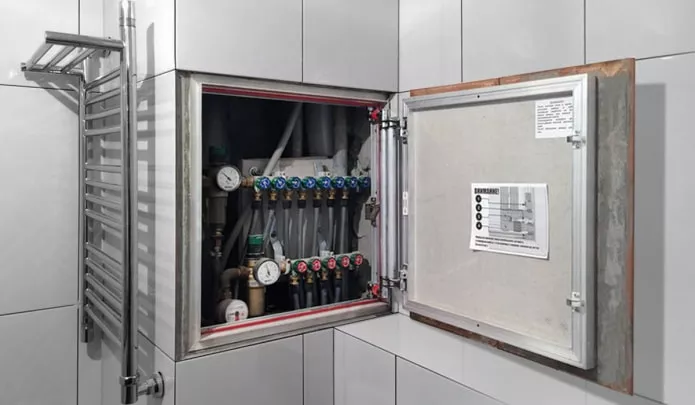

Для типового узла учёта в санузле квартиры чаще всего ставят люк 50×50 или 60×60 см. Прежде чем покупать, приложите рулетку к трубам: дверца должна открывать краны, счётчики и место под разводной ключ. Счётчики разворачивают циферблатом к будущему люку ещё на этапе монтажа сантехники.

Если люк будет под плитку, подбирайте его размер кратно раскладке. Идеальный вариант — когда края дверцы совпадают со швами, тогда люк почти не видно.

Где расположить

В новостройке место для люка обычно задаёт расположение стояка. В частном доме и при перепланировке его выбирают сами, и здесь две задачи: чтобы до люка можно было дотянуться без перестановки мебели и чтобы мастер мог работать инструментом внутри.

• На стене — лучший вариант. Проще отделать, проще открыть. Нижний край ставят на высоте, удобной для снятия показаний; если узел низко, люк начинают от 10–20 см над полом.

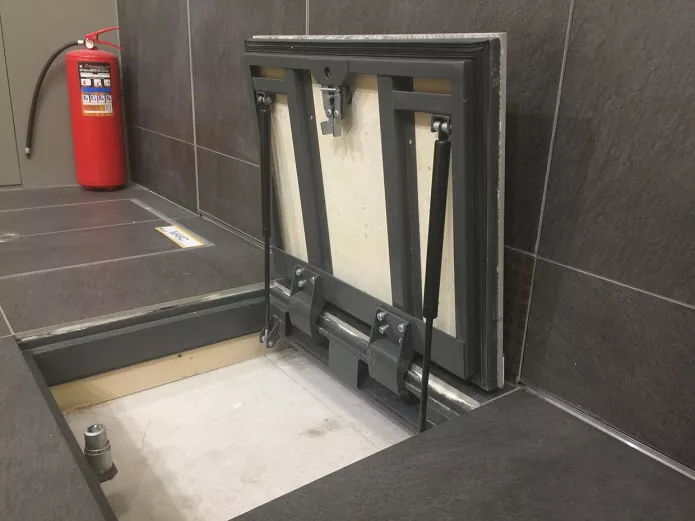

• На полу — только когда трубы проходят под полом и подобраться иначе нельзя. Крышка должна выдерживать вес человека и не прогибаться, а её рамка — опираться на жёсткое основание. Под ламинат и плитку есть отдельные модели с усиленной крышкой.
• На потолке — для вентиляции, вентиляторов, распредкоробок и внутренних блоков канальных кондиционеров. Дверцу берут лёгкую, с тросиком-страховкой, чтобы она не упала при открывании.

Не ставьте мебель и стиральную машину вплотную к люку. Если без этого никак, сделайте так, чтобы шкаф или машина легко отодвигались — без отключения шлангов.

Отделка и монтаж под плитку

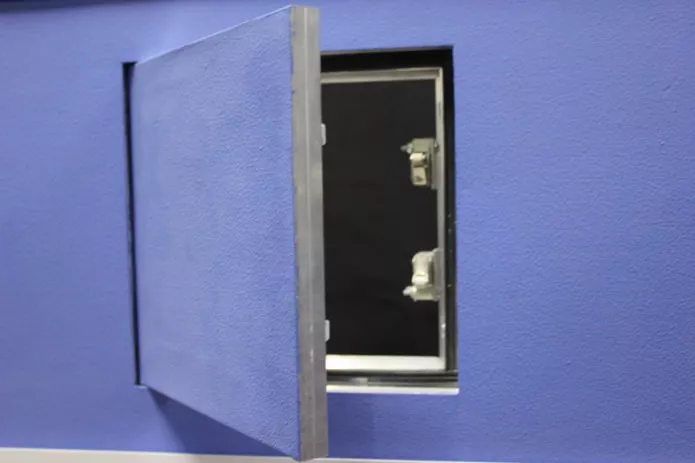

Люк под покраску просто окрашивают в цвет стены. Пластиковый оставляют как есть, если он спрятан за дверцами тумбы под раковиной или за стиральной машиной. Самый востребованный вариант — нажимной люк, облицованный той же плиткой, что и стена. Порядок работ такой:

1. Собрать каркас короба так, чтобы рамка люка опиралась на профиль по всему периметру. Обшить короб влагостойким гипсокартоном, оставив проём под рамку. Листы удобно посчитать в калькуляторе гипсокартона.
2. Вставить рамку заподлицо с плоскостью листа и закрепить саморезами к каркасу. Проверить уровнем.
3. Сделать раскладку плитки так, чтобы границы дверцы попали на швы.
4. Облицовать стену, оставив периметр дверцы свободным. Плитку на дверцу клеят отдельно, тонким слоем клея, не выходя за её край.
5. Зазор между плиткой дверцы и стены оставить 2–3 мм и не затирать его — иначе дверца не откроется. Его заполняют силиконом в тон затирки или оставляют открытым.
6. Проверить ход толкателя и ограничителя до того, как клей схватится.

Тяжёлый крупноформатный керамогранит на дверцу кладут только если люк рассчитан на такую нагрузку — смотрите паспорт изделия.

Частые ошибки

• Люк слишком мал: краны видно, но ключ не пролезает.
• Счётчики развёрнуты циферблатом к стене — показания приходится снимать с зеркалом.
• Рамка не опирается на каркас, со временем дверца проседает и плитка трескается.
• Шов вокруг дверцы заполнен затиркой, и люк не открывается.
• Стальной люк в мокрой зоне — ржавчина появляется на кромках через пару лет.
• Дверцу закрыли тяжёлым шкафом или стиральной машиной на подключённых шлангах.
